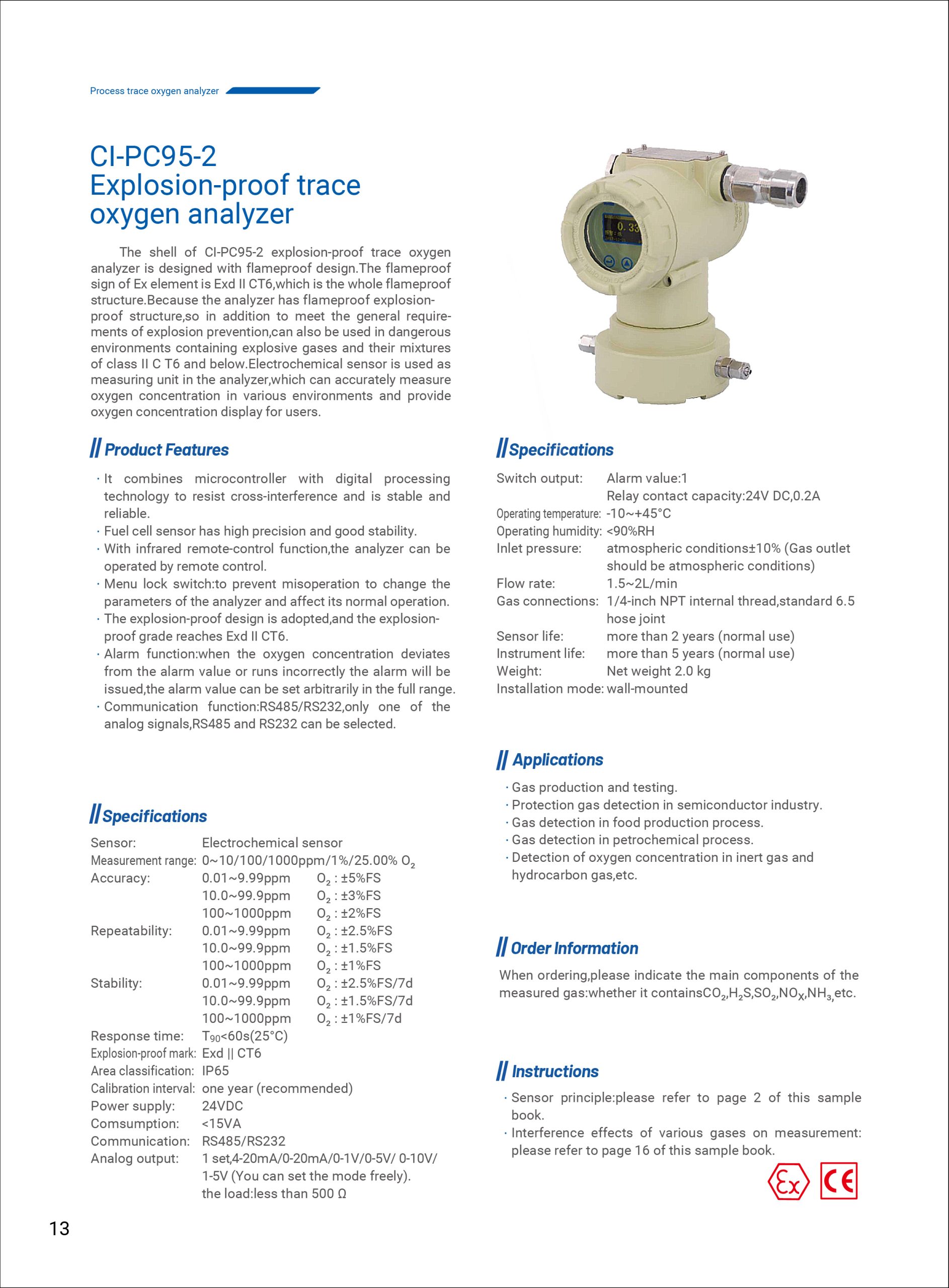

CI-PC95-2
Analizador Gases de Proceso / CI-PC95-2
Medición de oxígeno en trazas para zonas potencialmente explosivas
Analizador de oxígeno en trazas · Versión antideflagrante
El CI-PC95-2 es un analizador antideflagrante para la monitorización continua de oxígeno desde niveles de ppm hasta 25 % O₂. Su sensor electroquímico proporciona una medición estable y precisa, mientras que su construcción Ex d II CT6 e IP65 permite su utilización en aplicaciones industriales exigentes. Con alarmas configurables, salida 4–20 mA y comunicaciones RS485/RS232, ofrece una solución versátil para la integración en sistemas de control y monitorización de procesos.
Analizador diseñado para la medición continua y precisa de oxígeno (O₂), desde niveles de trazas hasta concentraciones porcentuales, mediante tecnología de sensor electroquímico.
Su construcción antideflagrante Ex d II CT6 permite su utilización en entornos industriales con presencia de gases y mezclas potencialmente explosivas. Combina procesamiento digital, alta estabilidad y diferentes opciones de comunicación y señal analógica para facilitar su integración en sistemas de control de procesos.
Características principales
- Sensor electroquímico de alta precisión y estabilidad.
- Medición de O₂ desde trazas (ppm) hasta 25 %.
- Diseño antideflagrante Ex d II CT6.
- Grado de protección IP65.
- Procesamiento digital mediante microcontrolador.
- Función de alarma configurable en todo el rango.
- Bloqueo de menú para evitar modificaciones accidentales.
- Control remoto mediante infrarrojos.
- Comunicación RS485 / RS232.
- Salida analógica configurable.
- Instalación mural.
- Vida útil del sensor superior a 2 años en condiciones normales.
Especificaciones de medición
| Parámetro | Especificación |
|---|---|
| Gas medido | Oxígeno (O₂) |
| Principio de medida | Sensor electroquímico |
| Rangos disponibles | 0–10 / 100 / 1000 ppm / 1 % / 25 % O₂ |
| Tiempo de respuesta | T90 < 60 s a 25 °C |
| Intervalo de calibración | 1 año recomendado |
| Clasificación | Ex d II CT6 |
| Protección | IP65 |
Precisión
- 0,01–9,99 ppm: ±5 % FS
- 10,0–99,9 ppm: ±3 % FS
- 100–1000 ppm: ±2 % FS
Repetibilidad
- 0,01–9,99 ppm: ±2,5 % FS
- 10,0–99,9 ppm: ±1,5 % FS
- 100–1000 ppm: ±1 % FS
Condiciones de funcionamiento
- Temperatura: −10 a +45 °C
- Humedad: <90 % HR
- Presión de entrada: atmosférica ±10 %
- Caudal: 1,5–2 L/min
- Conexión de gas: rosca interna 1/4″ NPT
- Peso: aprox. 2 kg
- Instalación: montaje mural
- Vida útil del instrumento: >5 años en condiciones normales
Datos eléctricos y comunicaciones
- Alimentación: 24 VDC
- Consumo: <15 VA
- Comunicación: RS485 / RS232
- Salida de alarma: 1
- Contacto de relé: 24 VDC / 0,2 A
- Salida analógica estándar: 4–20 mA
- Otras señales configurables: 0–20 mA, 0–1 V, 0–5 V, 0–10 V y 1–5 V.
Aplicaciones
Especialmente indicado para la monitorización de oxígeno en:
- Producción y control de gases.
- Industria de semiconductores y gases de protección.
- Procesos de producción alimentaria.
- Industria petroquímica.
- Control de O₂ en gases inertes.
- Procesos con gases de hidrocarburos.
- Aplicaciones industriales en atmósferas potencialmente explosivas.
