CI-PC35-2
Analizador Gases de Proceso / CI-PC35-2
Control preciso de humedad en procesos industriales exigentes

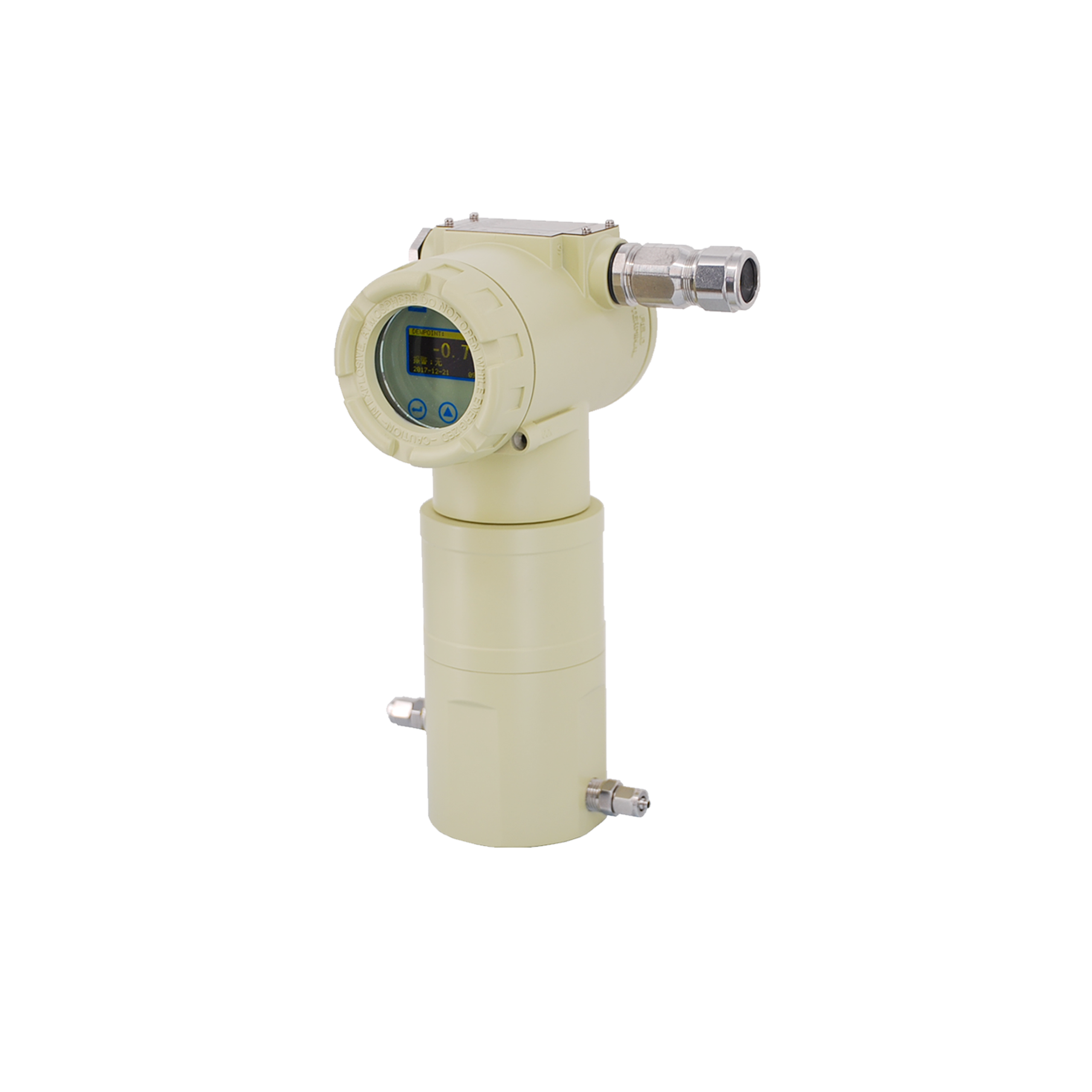

El CI-PC35/2 es un analizador antideflagrante para la medición continua del punto de rocío, con rangos disponibles de hasta −100 a +20 °C Td. Su sensor capacitivo de alúmina ofrece elevada precisión y estabilidad, mientras que su construcción Ex II CT6 Gb e IP65 permite trabajar en entornos industriales potencialmente explosivos. Con comunicaciones RS485/RS232, salida 4–20 mA y alarmas configurables, es una solución especialmente indicada para gases de alta pureza, aire comprimido, nitrógeno, procesos de secado y aplicaciones con muy bajos niveles de humedad.
Analizador de punto de rocío · Versión antideflagrante
El CI-PC35/2 es un analizador diseñado para la medición continua y precisa del punto de rocío en gases, especialmente indicado para procesos que requieren un estricto control de la humedad.
Utiliza un sensor capacitivo ultrafino de alúmina, que proporciona alta precisión, estabilidad y largos periodos de calibración. Su construcción antideflagrante permite su instalación en zonas 1 y 2 con presencia de gases potencialmente explosivos.
El equipo permite visualizar simultáneamente el punto de rocío y la relación volumétrica de humedad, además de transmitir las mediciones mediante señal analógica, RS485 o RS232.
Características principales
- Medición de punto de rocío hasta −100 °C Td.
- Sensor capacitivo ultrafino de alúmina.
- Alta precisión y estabilidad de medida.
- Diseño antideflagrante Ex II CT6 Gb.
- Protección IP65.
- Pantalla LED 128 × 64.
- Visualización simultánea de punto de rocío y contenido de humedad.
- Manejo mediante botones táctiles.
- Control remoto por infrarrojos.
- Bloqueo de menú para evitar cambios accidentales.
- Alarmas configurables en todo el rango.
- Comunicación RS485 / RS232.
- Salida analógica configurable.
- Intervalo de calibración recomendado de 1 año.
Rangos de medición
Disponible en tres configuraciones:
| Versión | Rango de punto de rocío |
|---|---|
| Básica | −60 a +20 °C Td |
| Estándar | −80 a +20 °C Td |
| Extendida | −100 a +20 °C Td |
Prestaciones de medida
| Parámetro | Especificación |
|---|---|
| Principio de medida | Sensor capacitivo ultrafino de alúmina |
| Precisión −80 a −60 °C | ±3 °C |
| Precisión −60 a +20 °C | ±2 °C |
| Repetibilidad | ±0,5 °C |
| Resolución | 0,1 °C |
| Deriva de cero | ±1 % FS / 7 días |
| Deriva de rango | ±1 % FS / 7 días |
Tiempo de respuesta
A +20 °C y 1 bar:
- De −60 a −20 °C Td: 5 s al 63 % / 10 s al 90 %.
- De −20 a −60 °C Td: 45 s al 63 % / 10 min al 90 %.
Condiciones de funcionamiento
- Temperatura: −10 a +45 °C.
- Humedad: <90 % HR.
- Caudal de muestra: 3–5 L/min.
- Presión de entrada: atmosférica ±10 %.
- Conexión de gas: rosca interna 1/4″ NPT.
- Vida útil del sensor: >2 años en condiciones normales.
- Vida útil del instrumento: >5 años en condiciones normales.
Datos eléctricos y comunicaciones
- Alimentación: 24 VDC.
- Consumo: <20 VA.
- Comunicación: RS485 / RS232.
- Salida analógica estándar: 4–20 mA.
- Otras señales configurables: 0–20 mA, 0–1 V, 0–5 V, 0–10 V y 1–5 V.
- 1 salida de alarma.
- Contacto de relé: 24 VDC / 0,2 A.
Aplicaciones
El CI-PC35/2 está especialmente indicado para:
- Fabricación de baterías de litio.
- Sistemas de purificación de aire y salas limpias.
- Control de humedad en aire comprimido.
- Control de punto de rocío en sistemas eléctricos con SF₆.
- Procesos industriales de secado.
- Industria alimentaria.
- Secado de materiales y sustratos plásticos.
- Control de calidad de gases.
- Producción y control de pureza de nitrógeno.
- Procesos que requieren condiciones extremadamente secas.
